# Ref

https://wlsdn3004.tistory.com/50



Grafana Mimir란? 개념부터 설치까지

Prometheus는 쿠버네티스 환경에서 많이 사용하는 인기 있는 오픈소스 모니터링 도구이다. 하지만 몇 가지 치명적인 단점이 있다. 확장 및 고가용성 문제 프로메테우스는 단일 서버로 동작하게 구

wlsdn3004.tistory.com



Mimir가 뭔지와 컴포넌트에 대한 자세한 설명은 위를 확인하자.

나는 Mimir를 설치하고, Prometheus 연동 중 트슛 과정만 설명한다.



# 권한 설정 먼저

일단 mimir의 데이터는 s3에 담을 것이다.

iam policy는 아래처럼 구성하면 된다.

{
    "Statement": [
        {
            "Action": [
                "s3:ListBucket",
				"s3:PutObject",
                "s3:GetObject",
                "s3:DeleteObject"
            ],
            "Effect": "Allow",
            "Resource": [
            	"arn:aws:s3:::${S3_BUCKET_NAME}",
                "arn:aws:s3:::${S3_BUCKET_NAME}/*",
            ]
            "Sid": "objects"
        }
    ],
    "Version": "2012-10-17"
}



IRSA를 위한 IAM Role을 만드는 방법에 대해선 생략하겠다.



# Mimir Helm Install - 우선 띄우기만

나는 mimir-distributed chart의 5.3.0-weekly.281 버전을 사용했다.

아래 values file로 mimir를 띄우는 것에 성공했다.

(storage backend - s3 설정 & nginx를 별도로 띄우는 대신 ingress만 사용하도록 설정)

serviceAccount:
  create: true
  name: mimir
  annotations:
    eks.amazonaws.com/role-arn: ${IAM_ROLE_ARN}

nginx:
  enabled: false
minio:
  enabled: false
ingress:
  enabled: true
  ingressClassName: nginx
  hosts:
    - ${MIMIR_HOST}
mimir:
  structuredConfig:
    blocks_storage:
      backend: s3
      s3:
        bucket_name: ${S3_BUCKET_NAME}
        endpoint: s3.ap-northeast-2.amazonaws.com
        insecure: false
      tsdb:
        dir: /data/tsdb
        head_compaction_interval: 15m
        wal_replay_concurrency: 3





# Prometheus에서 mimir로 remoteWrite하기

in kube-prometheus-stack

prometheus:
  prometheusSpec:
    remoteWrite:
    - headers:
        X-Scope-OrgID: ${원하는_테넌트_이름}
      url: https://${MIMIR_HOST}/api/v1/push



여기서 X-Scope-OrgID 는 테넌트 이름이 된다.

해당 헤더별로 그룹핑을 한다고 생각하면 될듯하다.

나는 일단 하나의 미미르에 모든 프롬메트릭을 모으고, 그 안에서 쿵짝쿵짝 하고싶기때문에 모든 프로메테우스의 OrgID를 동일하게 설정했다.



# 고통의 시작 트러블슈팅..🚀

prometheus에서 mimir로 remoteWrite하도록 설정하자,

prometheus와 mimir-distributor 모두에서 아래와 같은 에러 로그가 발생했다.



ts=2024-03-27T23:32:31.590022438Z caller=push.go:171 level=error user=wad msg="push error" err="failed pushing to ingester mimir-ingester-zone-a-0: user=wad: per-user series limit of 150000 exceeded (err-mimir-max-series-per-user). To adjust the related per-tenant limit, configure -ingester.max-global-series-per-user, or contact your service administrator."



어..뭔가 max-global-series-per-user 라는 값의 limit을 늘려줘야 한다는 것 같은데, 도큐나 자료에 친절하게 나와있는게 없어서 애를 좀 먹었다.

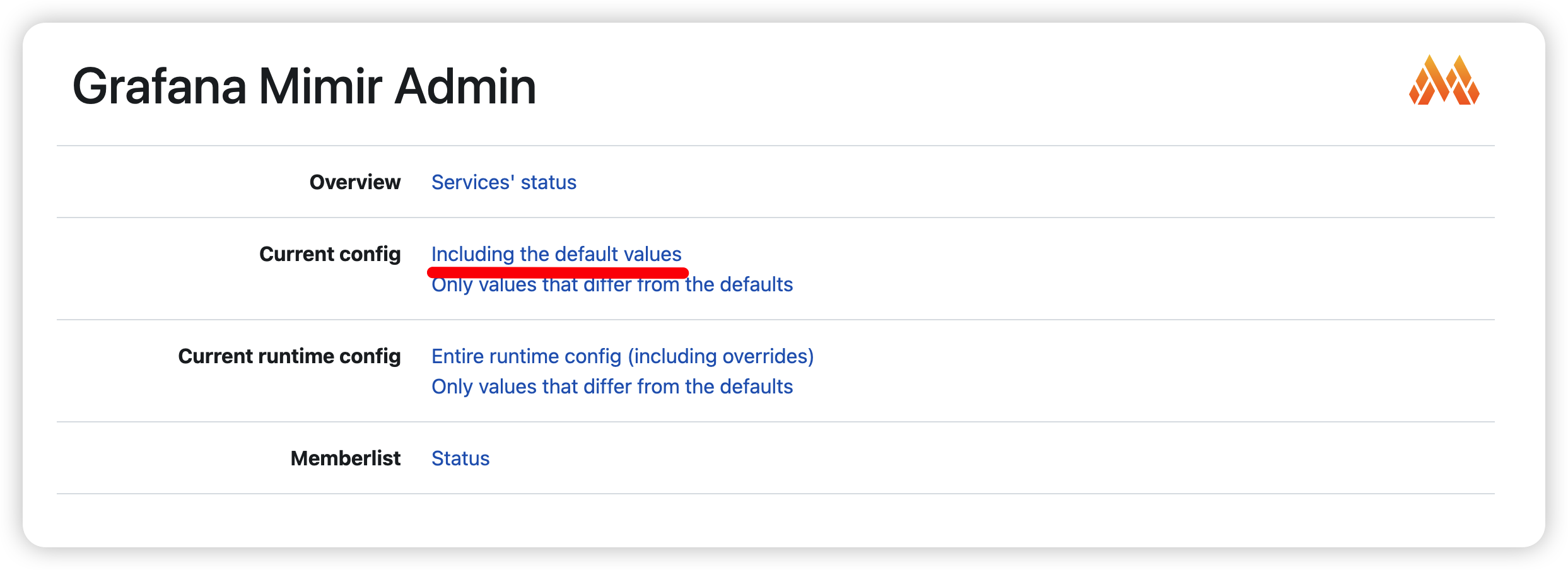

온갖 자료들을 다 찾아봤는데, 결국... mimir의 컴포넌트 중 하나인 query-frontend에 접속해 실제 config를 확인하는게 제일 쉬웠다.

참고로 query-frontend는 별도 ingress를 만드는 옵션이 없기 때문에, (물론 path는 설정 가능하지만..암튼) port-forwarding으로 접속해볼 수 있다.

Including the default values

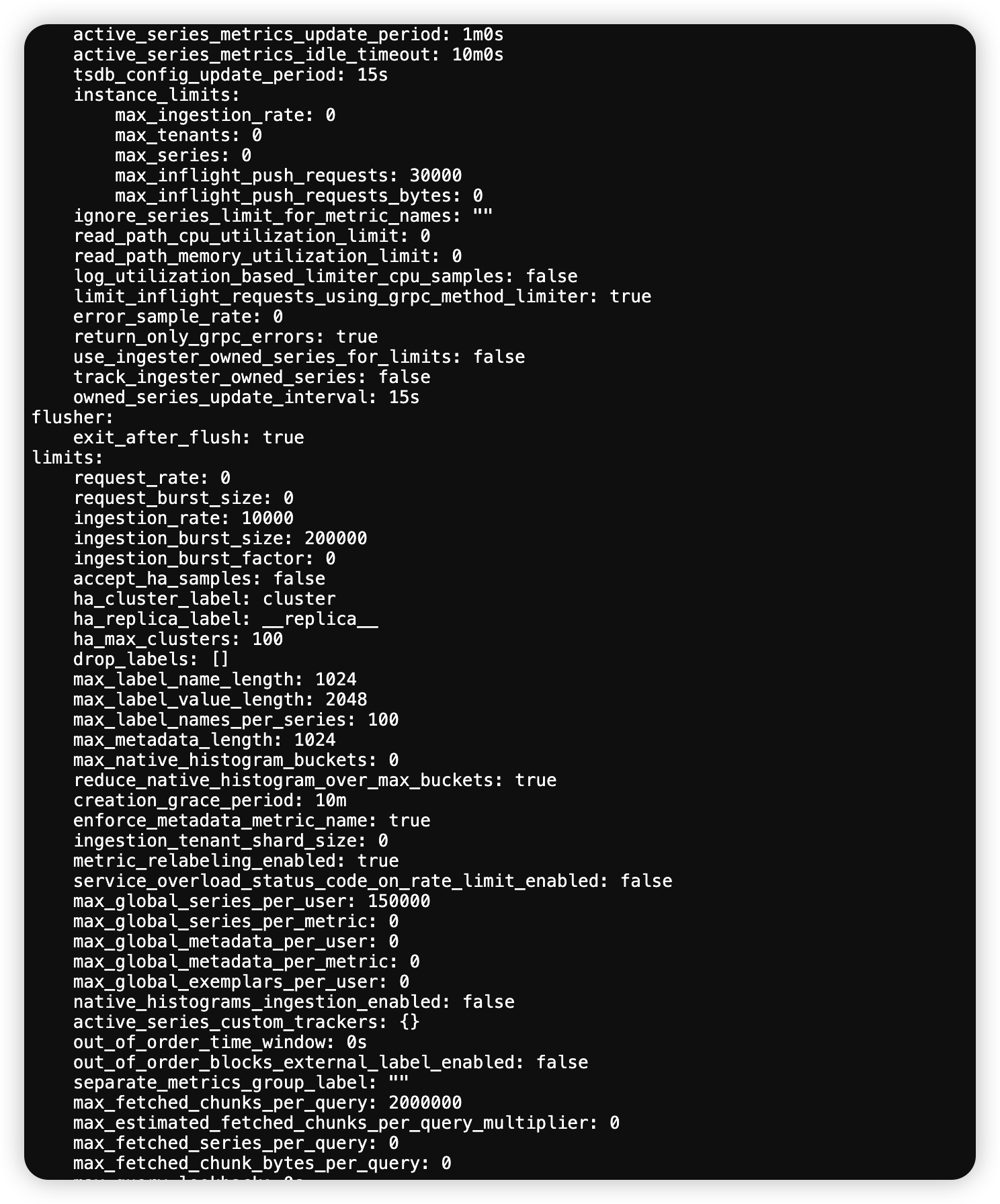

오..모든 속성들의 디폴트 값이 표현되고 있다.

여기서 max_global_series_per_user 라는 값을 검색해보니, 일단 limits 하위 항목이었다.

그런데 overrides_exporter.enabled_metrics 에도 포함되어 있다. <- 이렇게 되면 tenant별 override 항목으로 설정해줘야 한다.



따라서 runtimeConfig.overrides.${원하는_테넌트_이름}.max_global_series_per_user 을 기본값의 10배로 설정해주고 에러는 해소되었다.

runtimeConfig:
  overrides:
    ${원하는_테넌트_이름}:
      max_global_series_per_user: 1500000



그러자 다른 에러 로그가 나타났다.

ts=2024-03-27T23:45:08.011222343Z caller=push.go:171 level=error user=wad msg="push error" err="the request has been rejected because the tenant exceeded the ingestion rate limit, set to 10000 items/s with a maximum allowed burst of 200000. This limit is applied on the total number of samples, exemplars and metadata received across all distributors (err-mimir-tenant-max-ingestion-rate). To adjust the related per-tenant limits, configure -distributor.ingestion-rate-limit and -distributor.ingestion-burst-size, or contact your service administrator."

→ 이번엔 ingestion_rate & ingestion_burst_size 속성을 손봐줘야겠다.

이 둘은 위와 마찬가지로 limits 하위 항목이지만 tanent별 override 항목이다.
따라서 아래와 같이 override를 또 추가해주고 해소하였다.

runtimeConfig:
  overrides:
    ${원하는_테넌트_이름}:
      max_global_series_per_user: 1500000
      ingestion_burst_size: 1000000
      ingestion_rate: 100000



그러자 또…다른 에러 로그가 나타났다. (이 때 진짜 포기할 뻔 🥲)

ts=2024-03-27T23:49:03.011249465Z caller=push.go:171 level=error user=wad msg="push error" err="received a series whose number of labels exceeds the limit (actual: 44, limit: 30) series: 'kube_node_labels{app_kubernetes_io_instance=\"kubecost\", app_kubernetes_io_managed_by=\"Helm\", app_kubernetes_io_name=\"kube-state-metrics\", application=\"kubecost-kube-state-metrics\", helm_sh_chart=\"kube…' (err-mimir-max-label-names-per-series). To adjust the related per-tenant limit, configure -validation.max-label-names-per-series, or contact your service administrator."

제발 마지막이길 빌며, max_label_names_per_series 항목을 찾아보았다.

(그냥 kubecost를 삭제해버릴까도 잠깐 고민했었다... 어디에서 label을 44개나 쓰는지도 못찾았다.)

→ 이 친구도 limits 하위 항목이지만, 테넌트별 오버라이드 항목은 아니다.

따라서 아래와 같이 structuredConfig.limits 에 추가해주었다.

mimir:
  structuredConfig:
    limits:
      max_label_names_per_series: 100



다행히도 마지막 에러로그였고, prometheus 메트릭 데이터들은 mimir에도 쌓이기 시작했다.



# Grafana에서 mimir data source 추가하기

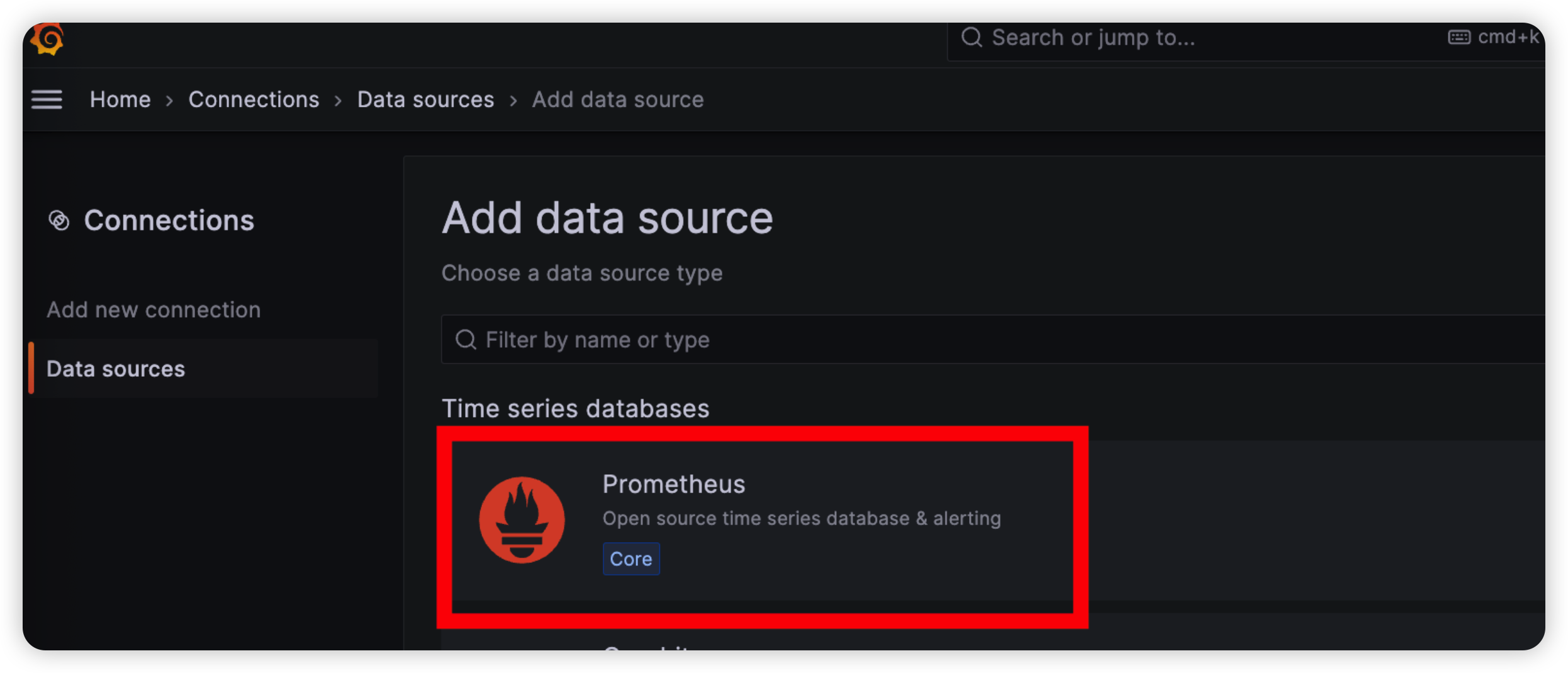

Prometheus Data Source를 클릭한다.

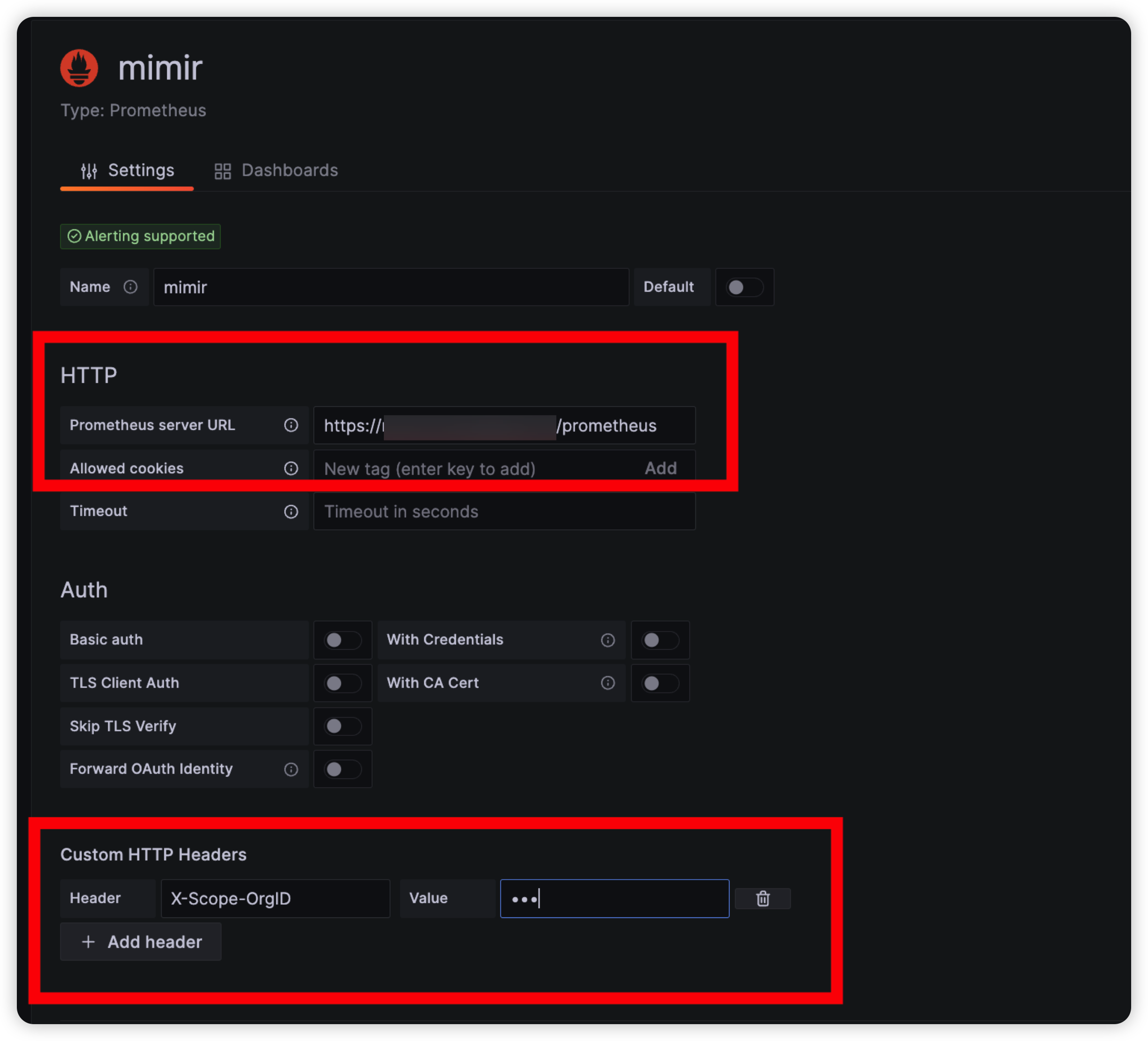

server URL : https://${MIMIR_HOST}/prometheus

custom HTTP Headers: X-Scope-OrgID / ${원하는_테넌트_이름} (prometheus에서 설정한 값)

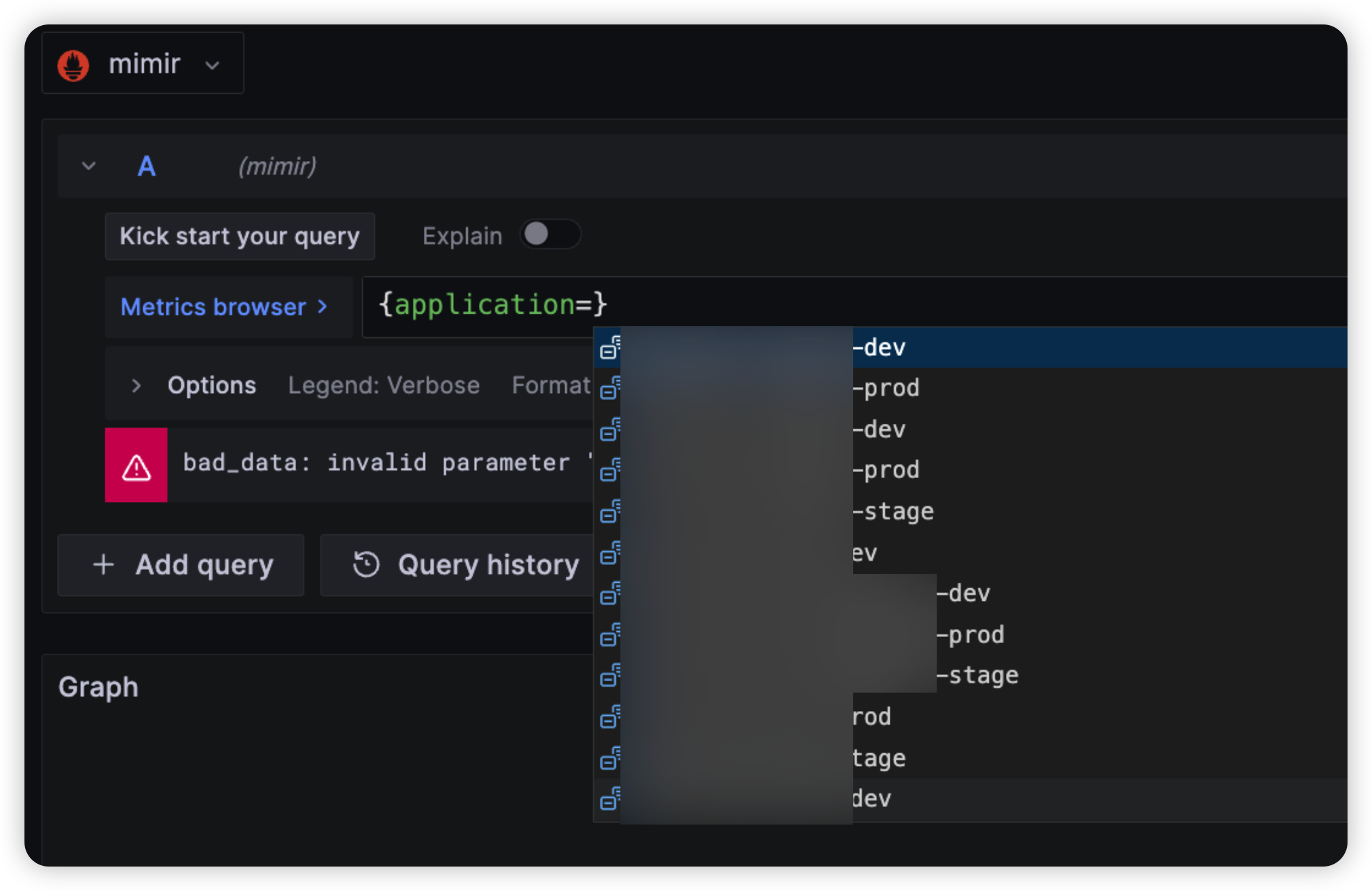

해당 데이터소스 클릭 시, 모든 클러스터의 내용들이 한번에 보이는 것을 확인할 수 있다.

(-dev, -stage, -prod 는 각기 다른 클러스터에 존재하는 애플리케이션들이다.)







# 추가적으로 적용한 사항들

위에서 말했던,,, query-frontend의 admin page들을 확인하기 위해 ingress의 path들을 추가해 주었다.

ingress:
  enabled: true
  ingressClassName: nginx
  hosts:
    - ${MIMIR_HOST}
  paths:
    query-frontend:
    - path: /prometheus
    - path: /api/v1/status/buildinfo  # 여기까지 기본값
    - path: /services                 # Services' status
    - path: /config                   # Including the default values
    - path: /config?mode=diff         # Only values that differ from the defaults
    - path: /runtime_config           # Entire runtime config (including overrides)
    - path: /runtime_config?mode=diff # Only values that differ from the defaults



ingester의 볼륨 사이즈가 2Gi여서, 50Gi로 늘려주었다.

ingester:
  persistentVolume:
    enabled: true
    size: 50Gi



s3에 저장된 메트릭 데이터들을 평생 볼 필요는 없을 것 같아, 90d 설정을 해주었다.

mimir:
  structuredConfig:
    limits:
      compactor_blocks_retention_period: 90d





# 최종 values.yaml

serviceAccount:
  create: true
  name: mimir
  annotations:
    eks.amazonaws.com/role-arn: ${IAM_ROLE_ARN}

nginx:
  enabled: false
minio:
  enabled: false
ingress:
  enabled: true
  ingressClassName: nginx
  hosts:
    - ${MIMIR_HOST}
  paths:
    query-frontend:
    - path: /prometheus
    - path: /api/v1/status/buildinfo  # 여기까지 기본값
    - path: /services                 # Services' status
    - path: /config                   # Including the default values
    - path: /config?mode=diff         # Only values that differ from the defaults
    - path: /runtime_config           # Entire runtime config (including overrides)
    - path: /runtime_config?mode=diff # Only values that differ from the defaults
mimir:
  structuredConfig:
    blocks_storage:
      backend: s3
      s3:
        bucket_name: ${S3_BUCKET_NAME}
        endpoint: s3.ap-northeast-2.amazonaws.com
        insecure: false
      tsdb:
        dir: /data/tsdb
        head_compaction_interval: 15m
        wal_replay_concurrency: 3
    limits:
      max_label_names_per_series: 100
      compactor_blocks_retention_period: 90d

runtimeConfig:
  overrides:
    ${원하는_테넌트_이름}:
      max_global_series_per_user: 1500000
      ingestion_burst_size: 1000000
      ingestion_rate: 100000

ingester:
  persistentVolume:
    enabled: true
    size: 50Gi





mimir 설치 글들을 보면 되게 쉽게 쉽게 하시는데, 난 뭔가 억까(??) 를 좀 많이 당한 기분이다..

저 override 속성 항목들도 내가 다 찾은 후에 정리해두니 쉬워보이는데, 처음에 진짜 찾기 힘들었다.

(mimir 깃헙까지 까봄)



나처럼 고생하는 사람이 한 명이라도 줄길 바라며...



끝!!
