[Grafana Loki] Errors loading rules





# 상황

- 중앙 EKS 클러스터에 grafana chart를 사용해 Grafana가 설치되어 있음

- 각 EKS 클러스터별로 loki-stack chart를 사용해 Loki와 promtail이 설치되어 있음

- 각 EKS 클러스터별로 kube-prometheus-stack chart를 통해 Prometheus와 AlertManager가 설치되어 있음

(로키 스택에서 프로메테우스도 전부 깔 수 있지만, 프로메테우스가 먼저 깔려있는 상태에서 로키 도입하다 보니 이렇게 됨)





# 문제 상황

Grafana와 Loki를 별도로 쿠버네티스 위에 띄우고, Grafana에서 Data Source로 Loki를 추가했습니다.

Connection Test는 성공하지만,,,

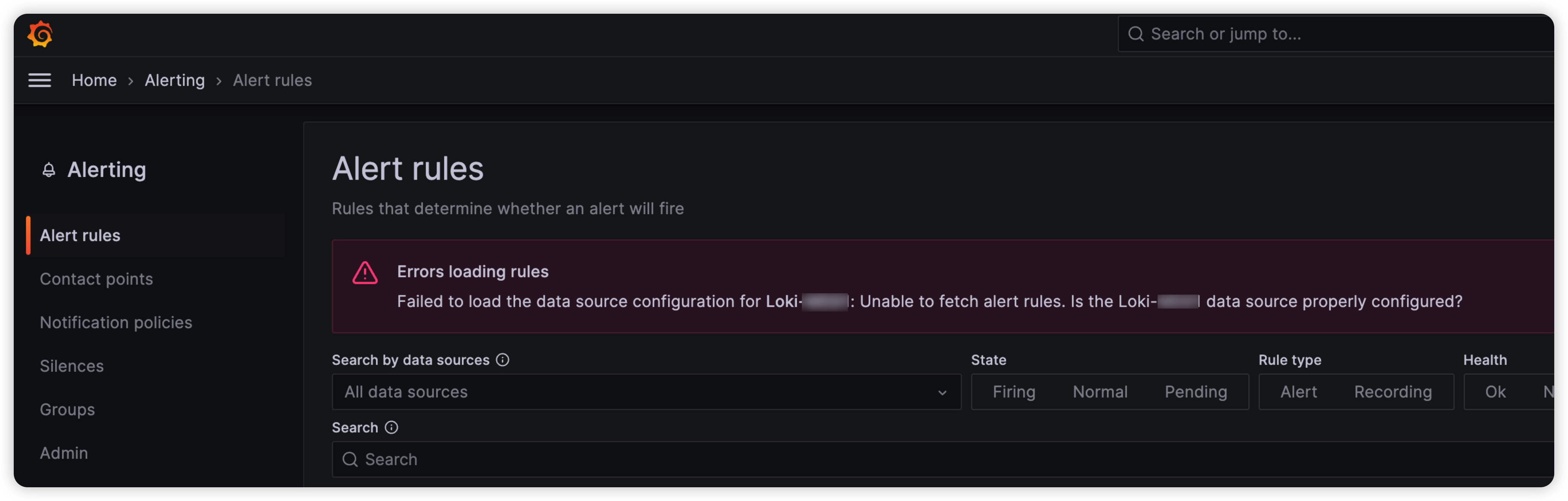

위 사진처럼 Alert rules로 가면 로키 데이터소스에서 Rule을 불러오는데 실패한다고 뜹니다.

Full 에러메세지는 아래와 같습니다.

Errors loading rules
Failed to load the data source configuration for <Loki Datasource Name>: Unable to fetch alert rules. Is the <Loki Datasource Name> data source property configured?

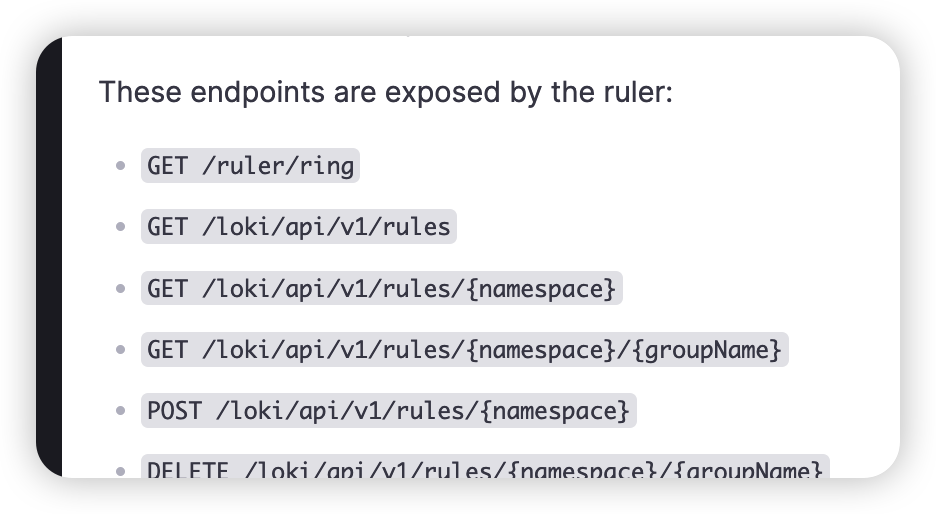

https://grafana.com/docs/loki/latest/api/

Grafana Loki HTTP API | Grafana Loki documentation

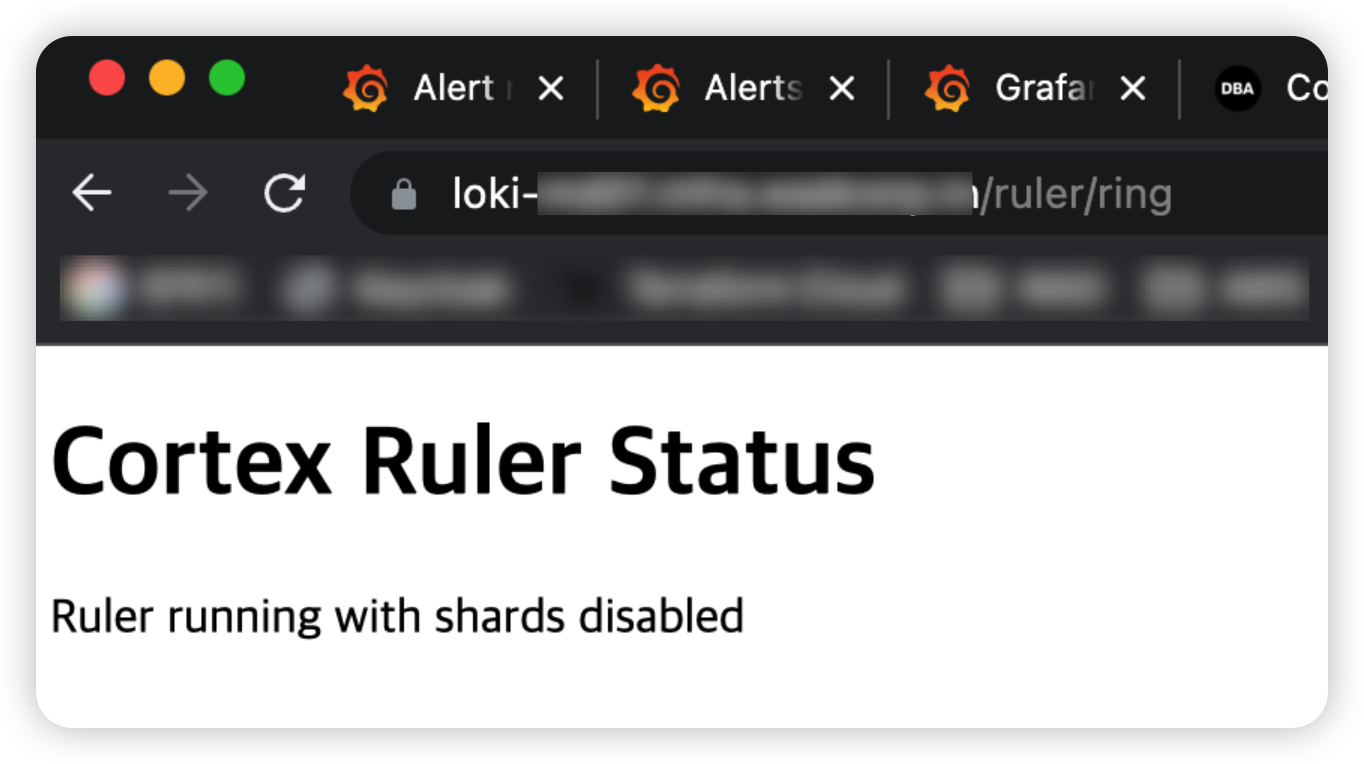

분명 /ruler/ring 이란 API도 존재하지만...존재하지 않습니다 (?)





# 깨달음

https://grafana.com/docs/loki/latest/rules/

Alerting and Recording Rules | Grafana Loki documentation



Loki 설치 시 Alert용 Rule은 별도 설정 없이는 기본으로 제공되는 템플릿이 없습니다. 저에게 당장 필요한건 아니지만 (아직 시범구축 단계) 빨간 에러 메세지를 계속 보고싶진 않으니 처리해 보겠습니다.



처리맨이 너굴해 보겠습니다.





# ruler config 추가

Loki Chart에 Example 설정이 주석처리되어 존재합니다.

loki:
  config:
    ruler:
      storage:
        type: local
        local:
          directory: /rules
      rule_path: /tmp/scratch
      alertmanager_url: http://alertmanager.svc.namespace:9093
      ring:
        kvstore:
          store: inmemory
      enable_api: true



alertmanager_url만 바꿔주도록 하겠습니다. 전 kube-prometheus-stack을 통해 알랏매니저를 깔아놨기 때문에 kube-prometheus-stack-alertmanager 라는 서비스 이름으로 바꿔주겠습니다. (네임스페이스는 동일하므로 생략)



즉, 실제로는 아래와 같이 추가해 주었습니다.

loki:
  config:
    ruler:
      storage:
        type: local
        local:
          directory: /rules
      rule_path: /tmp/scratch
      alertmanager_url: http://kube-prometheus-stack-alertmanager:9093
      ring:
        kvstore:
          store: inmemory
      enable_api: true



# 한번에 될리가 없지

위에처처럼만 추가하면 아래와 같은 에러가 뜹니다.

⚠️ msg="error running loki" err="mkdir /rules: read-only file"

생각해보면 당연합니다. /rules 라는 디렉토리를 사용하는 로컬 볼륨을 사용하겠다고 명시해 두었지만, 그런 볼륨을 만들지도 마운트해주지도 않았습니다.

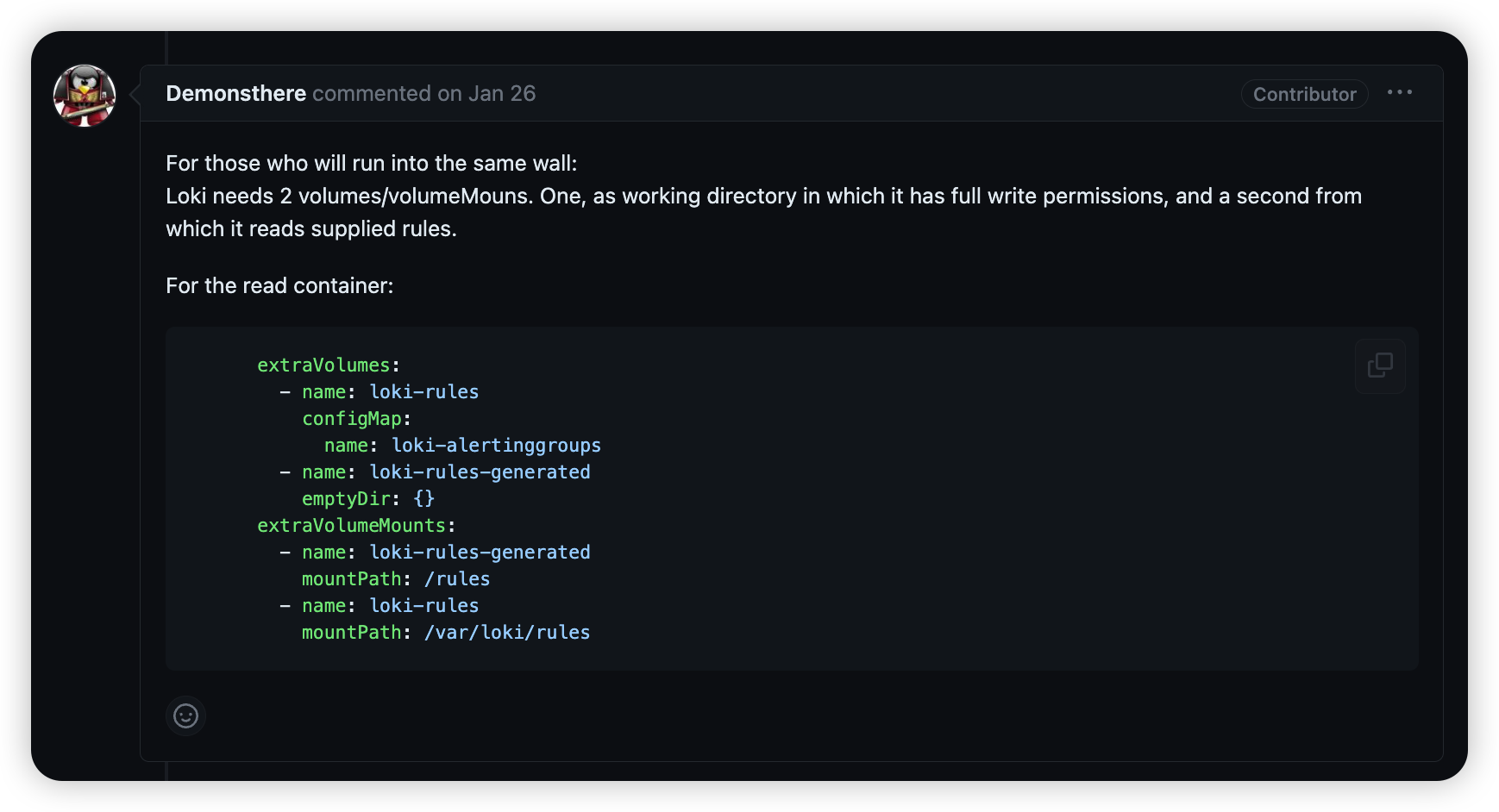

https://github.com/grafana/helm-charts/issues/577#issuecomment-1404782937

/rules 로컬 볼륨만 마운트해주려고 조금 알아보던 중, Demonsthere씨가 Loki에선 2개 볼륨/볼륨마운트가 필요하다고 알려주십니다.

1. Full 권한을 가져야 하는 디렉토리

• 로키 서버 설치 후, 콘솔이나 API 등을 통해 Rule을 생성하게 되는 경우 그에 대한 정보가 저장되는 경로를 뜻하게 되는 것 같습니다.
• Read 권한은 물론, 서버에서 Write할 권한이 같이 필요합니다.
• Demonsthere씨는 /rules 경로를 사용하는 loki-rules-generated 란 Local Volume으로 정의해 두었습니다.

2. Read 만 해도 되는 디렉토리

• 로키 서버 설치 시 물고 올라가는, Rule에 대한 설정들이 있는 경로를 뜻하는 것 같습니다.
• 따라서 서버에서 Write까진 필요없습니다.
• Demonsthere씨는 /var/loki/rules 경로를 사용하는 loki-rules 란 Volume으로 정의해 두었습니다.
• 그리고, 이 친구는 loki-alertinggroups 란 ConfigMap을 실제 볼륨으로 사용합니다....





# 저 ConfigMap은 어떻게 만들죠

loki stack chart에서 alert 관련해서 만들어진 configmap이 없어서 뭐지...직접 만들어야 하나... 라고 생각하던 중,

{{ template "loki.fullname" . }}-alerting-rules 이란 이름으로 ConfgMap을 만들어질 수 있단 것을 확인했습니다.

이 CM을 만들기 위해서는

• useExistingAlertingGroup.enabled 를 true로 바꾸고, 이미 존재하는 CM을 useExistingAlertingGroup.configmapName 에 매핑시켜 주거나
• 새 룰을 하나 alerting_groups 에 작성해 줌으로써 만들 수 있습니다.

저희는 미리 만들어둔 CM은 없으니까, alerting_groups에 예시로 제공하는 룰을 하나 넣어주겠습니다.

loki:
  alerting_groups:
  - name: example-${cluster_name}
    rules:
    - alert: HighThroughputLogStreams
      expr: sum by(container) (rate({job=~"loki-dev/.*"}[1m])) > 1000
      for: 2m

마찬가지로 기본으로 제공되는 예시를 그대로 사용했는데, 모든 클러스터의 로키들이 동일한 이름의 rule을 가지면 식별하기 어려우므로 클러스터 이름을 group name에 추가해 주었습니다.





# 최종

본 글에서 추가된 loki-stack의 value는 아래와 같습니다.

loki:
  config:
    # Example 활용
    ruler:
      storage:
        type: local
        local:
          directory: /rules
      rule_path: /tmp/scratch
      # 현재 클러스터에 깔려있는 prometheus alertmanager svc name으로 대체
      alertmanager_url: http://kube-prometheus-stack-alertmanager:9093
      ring:
        kvstore:
          store: inmemory
      enable_api: true

  # Example 활용
  alerting_groups:
  # Cluster별로 다른 이름을 갖게 하기 위해 클러스터 네임 추가
  - name: example-${cluster_name}
    rules:
    - alert: HighThroughputLogStreams
      expr: sum by(container) (rate({job=~"loki-dev/.*"}[1m])) > 1000
      for: 2m
  # https://github.com/grafana/helm-charts/issues/577#issuecomment-1404782937 참조
  extraVolumes:
    - name: loki-rules-generated
      emptyDir: {}
    - name: loki-rules
      configMap:
        # 템플릿에 맞게 생성될 이름으로 대체.
        # 나는 loki-stack 이란 이름으로 Release하기 때문에 loki-stack-alerting-rules 로 만들어진다.
        name: loki-stack-alerting-rules
  extraVolumeMounts:
    - name: loki-rules-generated
      mountPath: /rules
    - name: loki-rules
      mountPath: /var/loki/rules

이렇게 변경하고 helm을 upgrade 해주면…

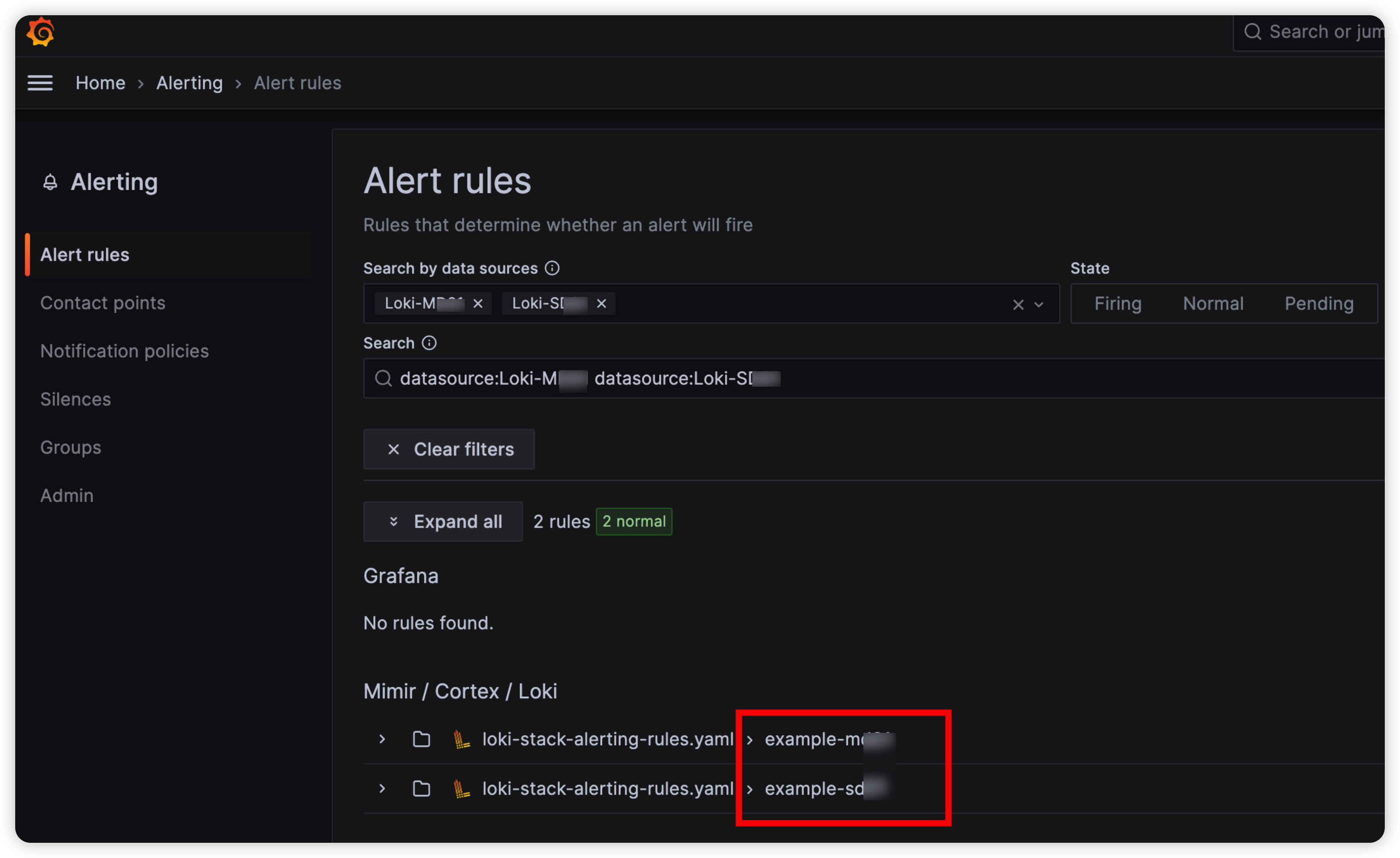

Rule이 잘 추가된 것을 확인할 수 있습니다.



너굴완료.



끝
