목차

1. 사전 구성 환경 & 목표

2. iSCSI Target(Server) 구성

3. iSCSI Initiator(Client) 구성



---

1. 사전 구성 환경 & 목표

CentOS 7 (AWS EC2)에서 진행

	iSCSI Target (Server)	iSCSI Initiator (Client)
IP	172.31.0.10	172.31.0.30
hostname	linux-target	linux-initiator
iqn name	iqn.2021-04.com.linux.target:linux-target	iqn.2021-04.com.linux.initiator:linux-initiator
추가 volume	nvme1n1 (8GB)



linux-target <- linux-initiator TCP 3260 포트 Open



목표 : target에서 block과 fileio를 하나씩 만들어 initiator에 제공



2. iSCSI Target(Server) 구성

1) targetcli

targetcli 설치 후 데몬 실행

yum install -y targetcli

systemctl start target
systemctl enable target

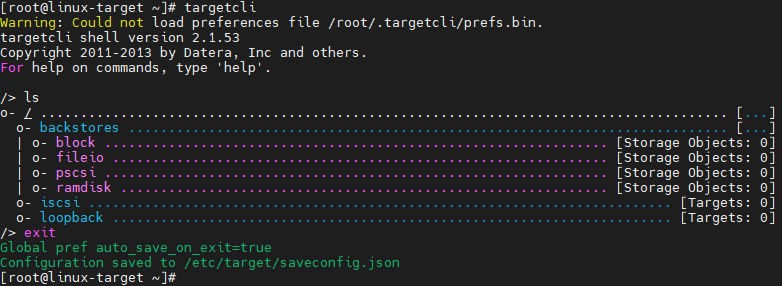

targetcli 명령을 통해 관리 콘솔로 넘어갈 수 있고, exit로 나올 수 있다





이 후론 targetcli 모드(/>)에서 진행



2) block 생성

/> backstores/block create block1 /dev/nvme1n1



nvme1n1이랑 붙은 block backstore 생성



3) fileio 생성

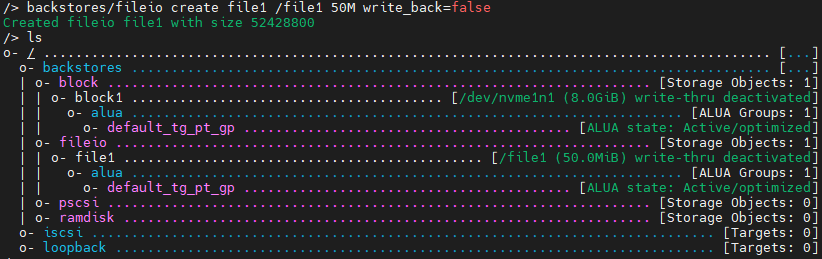

/> backstores/fileio create file1 /tmp/file1 50M write_back=false



fileio backstore 생성

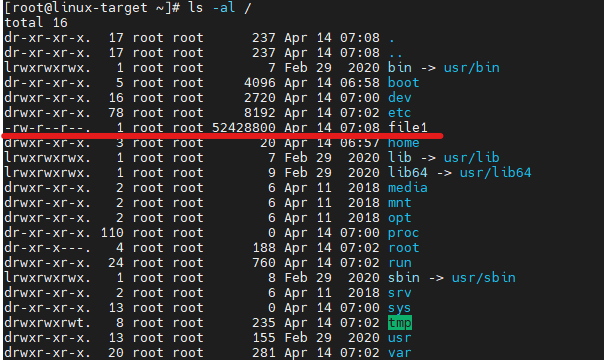

/file1 파일도 생성됨



4) iscsi 생성, 설정

/> iscsi/ create iqn.2021-04.com.linux.target:linux-target





acl로 클라이언트를 허용 & lun으로 backstore를 연결

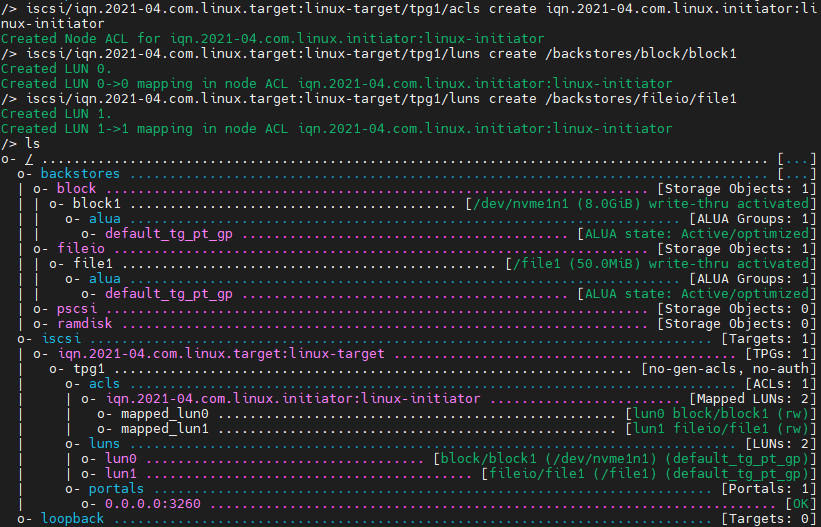

/> iscsi/iqn.2021-04.com.linux.target:linux-target/tpg1/acls create iqn.2021-04.com.linux.initiator:linux-initiator
/> iscsi/iqn.2021-04.com.linux.target:linux-target/tpg1/luns create /backstores/block/block1
/> iscsi/iqn.2021-04.com.linux.target:linux-target/tpg1/luns create /backstores/fileio/file1



block backstore와 fileio backstore 각각을 lun0,1로 매핑시켰다

추가적으로 Portal도 0.0.0.0을 없애고 서버의 IP를 넣을 수도 있지만,,,생략하겠다



3. iSCSI Initiator(Client) 구성

1) 필요 패키지 설치 & iqn 설정

yum install -y iscsi-initiator-utils lsscsi

vi /etc/iscsi/initiatorname.iscsi 에 iqn name 작성

InitiatorName=iqn.2021-04.com.linux.initiator:linux-initiator





서비스 시작 & 활성화

systemctl start iscsi
systemctl enable iscsi



2) iSCSI Target 검색 (discovery)

iscsiadm -m discovery -t st -p 172.31.0.10



발견 성공

3) 로그인 (login)

iscsiadm -m node -T iqn.2021-04.com.linux.target:linux-target -l -p 172.31.0.10





4) 연결 확인

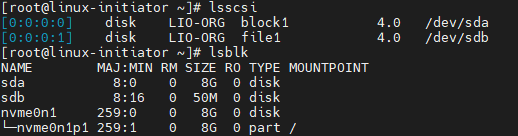

lsscsi





block1과 file1이 각각 /dev/sda와 /dev/sdb로 들어와있다



5) 포맷 & 마운트

mkdir /block1
mkdir /file1

mkfs -t ext4 /dev/sda
mkfs -t ext4 /dev/sdb

mount /dev/sda -o _netdev /block1/
mount /dev/sdb -o _netdev /file1/

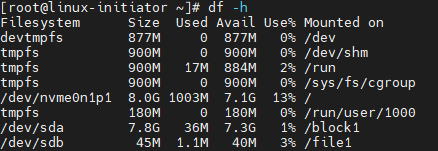

df -h





vi /etc/fstab에 쓸 땐 defaults 대신 _netdev를 쓰면 된다

/dev/sda        /block1         ext4    _netdev 0 0
/dev/sdb        /file1          ext4    _netdev 0 0





끝
